Restaurant cu structură metalică

Structura metalică a unei clădiri de restaurant: cadre din stâlpi și grinzi, pane, contravântuiri și învelitoare. Modelul conține toate piesele, plăcile de îmbinare și șuruburile, gata pentru desenele de atelier.

Deschide modelul 3D Doresc un proiect similar

Domeniu: Structuri metalice și echipamente industriale
Perioadă: 08.2026
Gabarit: 49,4 × 22,6 m, înălțime 8,7 m
Oțel în model: ≈ 55 t
Statut: Proiect realizat
Proiectant: ODE Engineering S.R.L.

Ce am făcut

Model 3D complet al structurii în Tekla Structures
Îmbinări modelate cu plăci și șuruburi
Mărci de oțel stabilite pe elemente
Export IFC pentru coordonare cu celelalte specialități

Din model

Stâlpi: 33
Grinzi: 474
Bare și contravântuiri: 123
Plăci de îmbinare: 1.223
Mărci de material: S355JR, S275JR, S235JR, C345, C245

Cifrele sunt citite direct din fișierul IFC.

Randări

Imagine din proiectul „Restaurant cu structură metalică”

De la desen la model și la detaliu

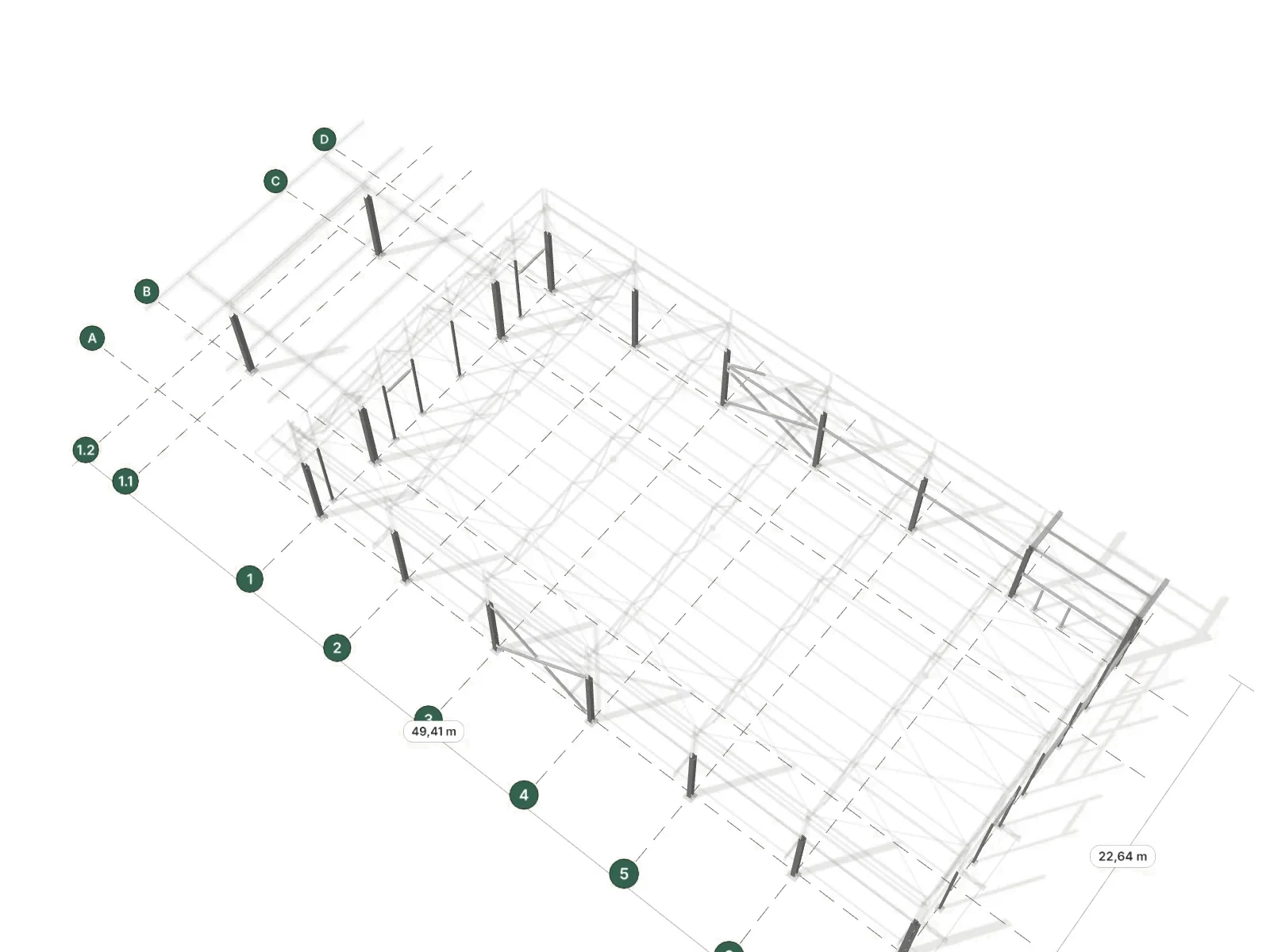

Restaurant cu structură metalică: axe și cote — Axe și cote

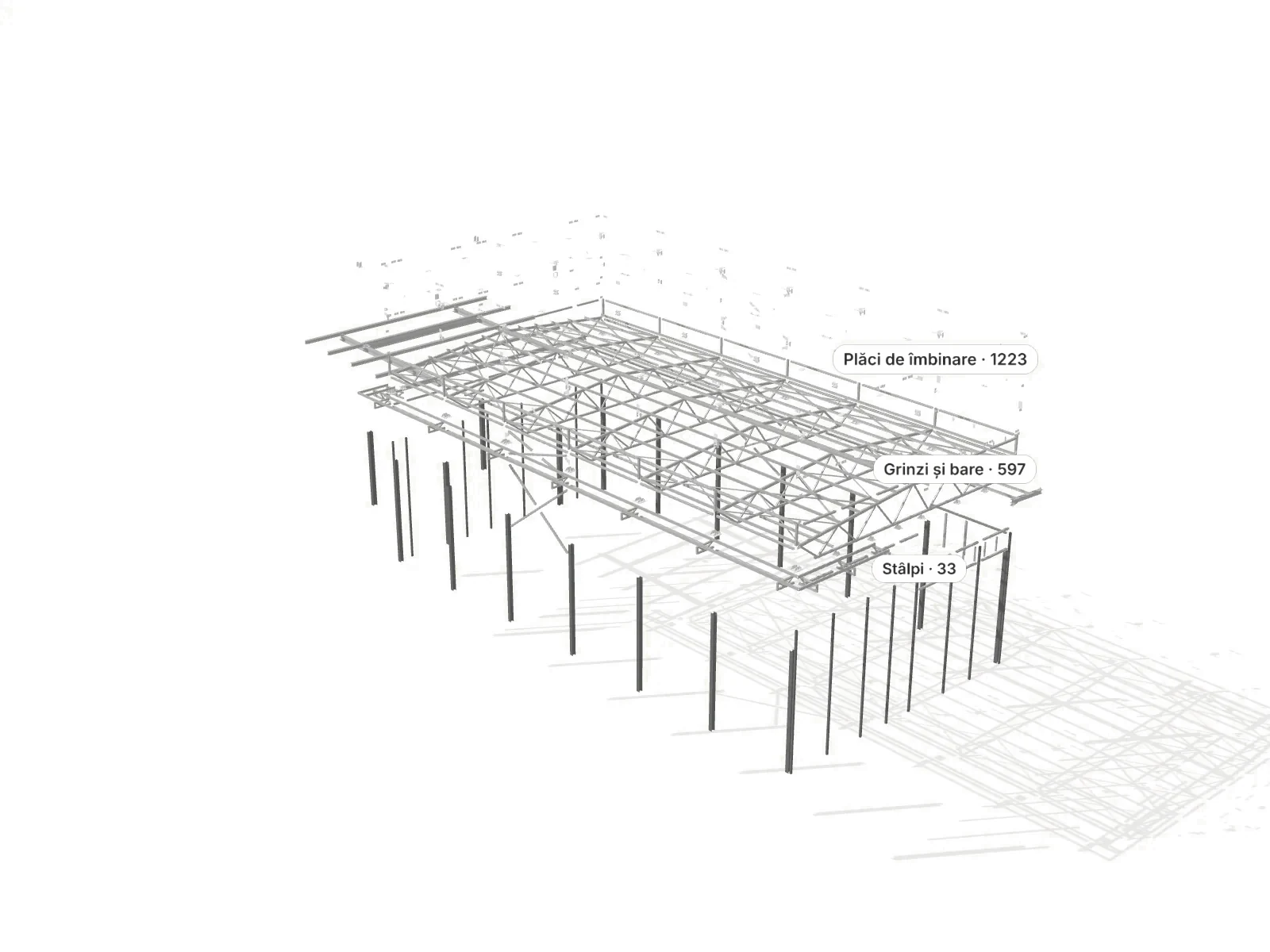

Restaurant cu structură metalică: componente — Componente

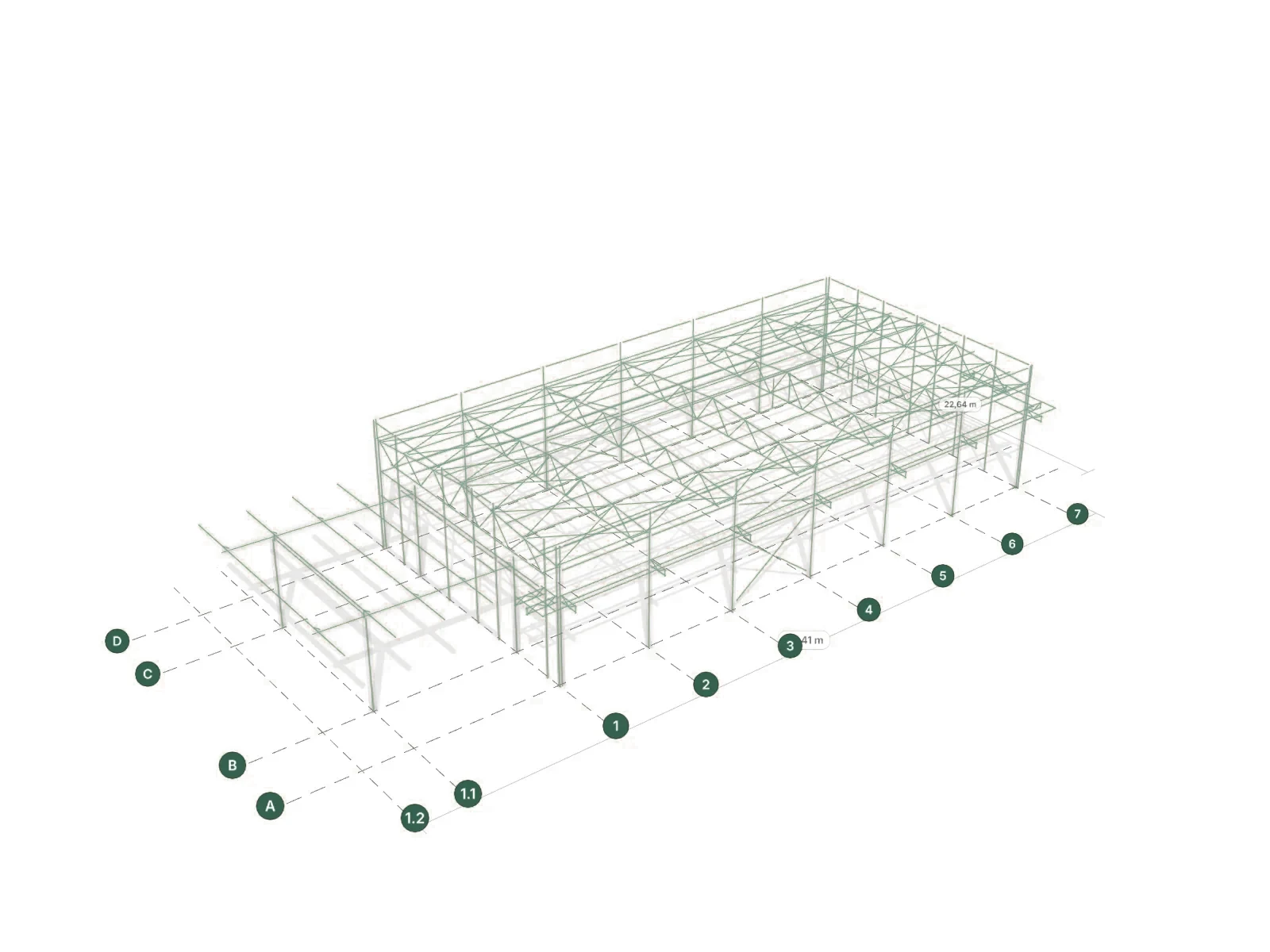

Restaurant cu structură metalică: schemă analitică — Schemă analitică

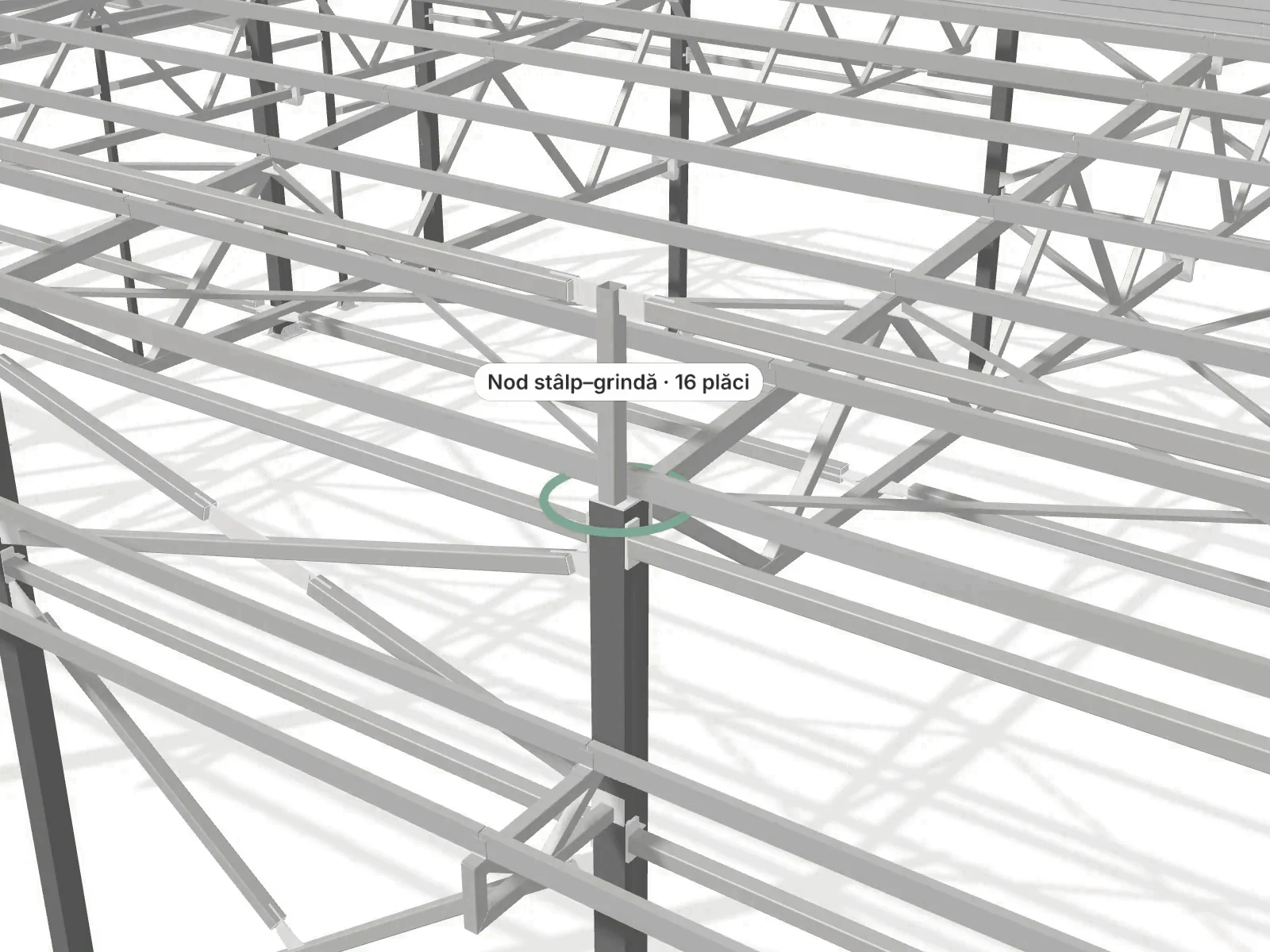

Restaurant cu structură metalică: nod de îmbinare — Nod de îmbinare

Rotește modelul exact cum a fost proiectat

Acesta nu este un model demonstrativ: este geometria din Tekla Structures, convertită pentru browser. Șuruburile sunt omise, pentru o încărcare mai rapidă.

Deschide în Studio 3D
