Cramă: structură pentru rezervoare

Structură metalică pentru susținerea rezervoarelor de vin dintr-o cramă: platforme, stâlpi și grinzi care preiau încărcările mari ale rezervoarelor pline și le transmit fundației din beton.

Deschide modelul 3D Doresc un proiect similar

Domeniu: Structuri metalice și echipamente industriale
Perioadă: 10.2026
Gabarit: 22,4 × 7,8 m, înălțime 9,0 m
Oțel în model: ≈ 13 t
Statut: Proiect realizat
Proiectant: ODE Engineering S.R.L.

Ce am făcut

Model 3D complet al structurii în Tekla Structures
Platforme și stâlpi dimensionați pentru rezervoarele pline
Îmbinări modelate cu plăci și șuruburi
Elementele de beton de sub structură incluse în model

Din model

Stâlpi: 110
Grinzi: 269
Bare și contravântuiri: 128
Plăci de îmbinare: 726
Mărci de material: C245, 09Г2С; beton B25

Cifrele sunt citite direct din fișierul IFC.

Randări

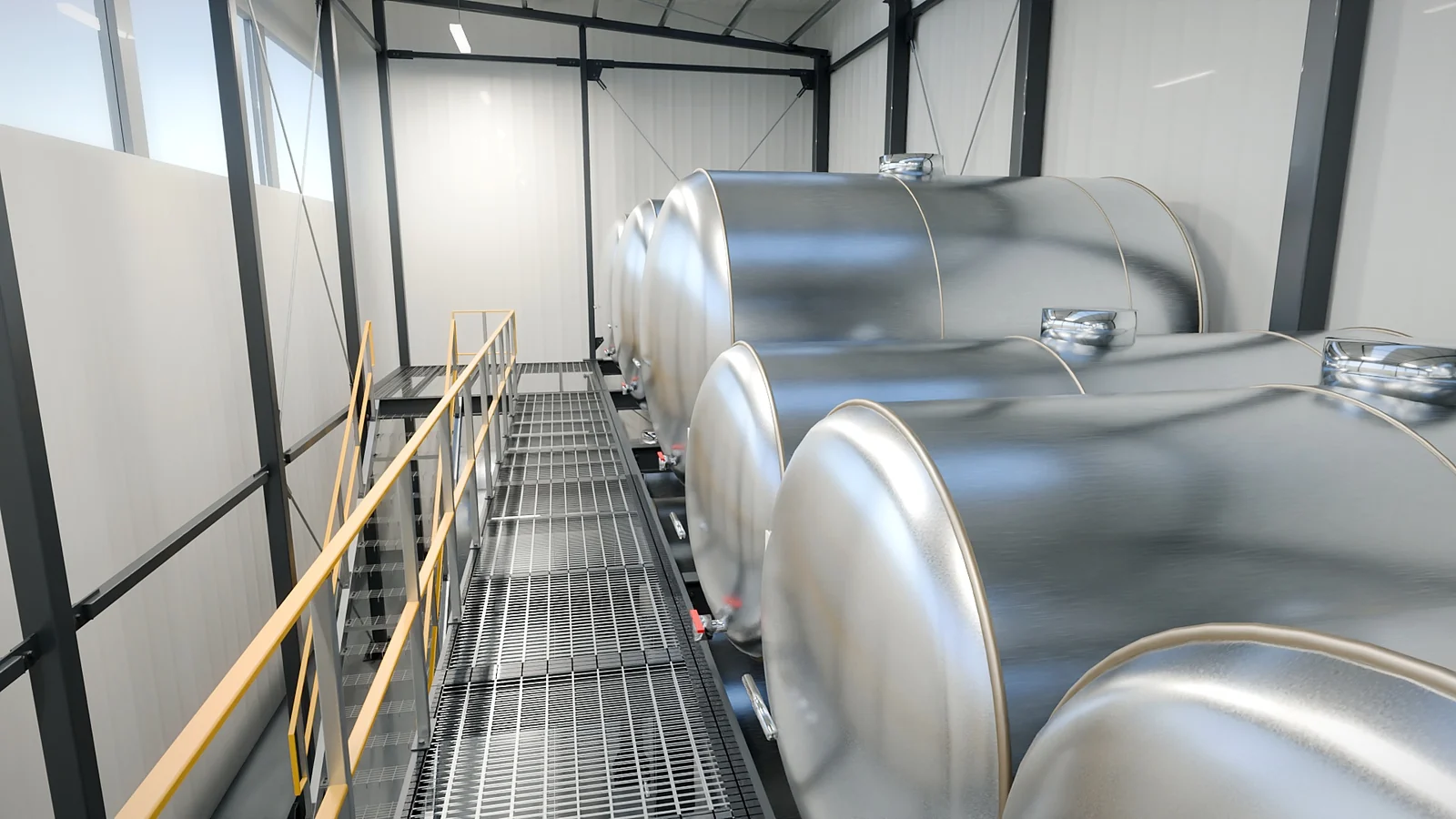

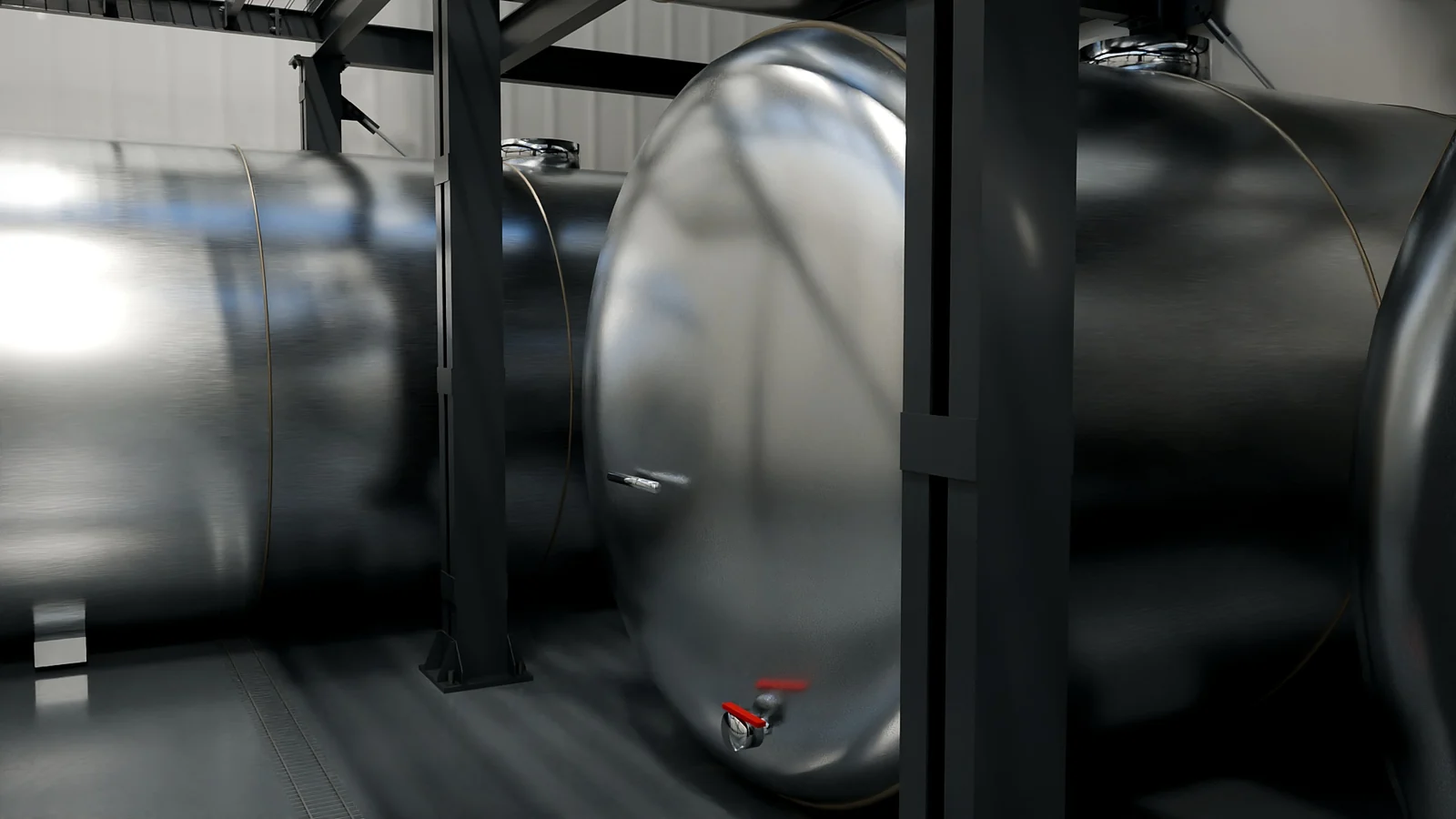

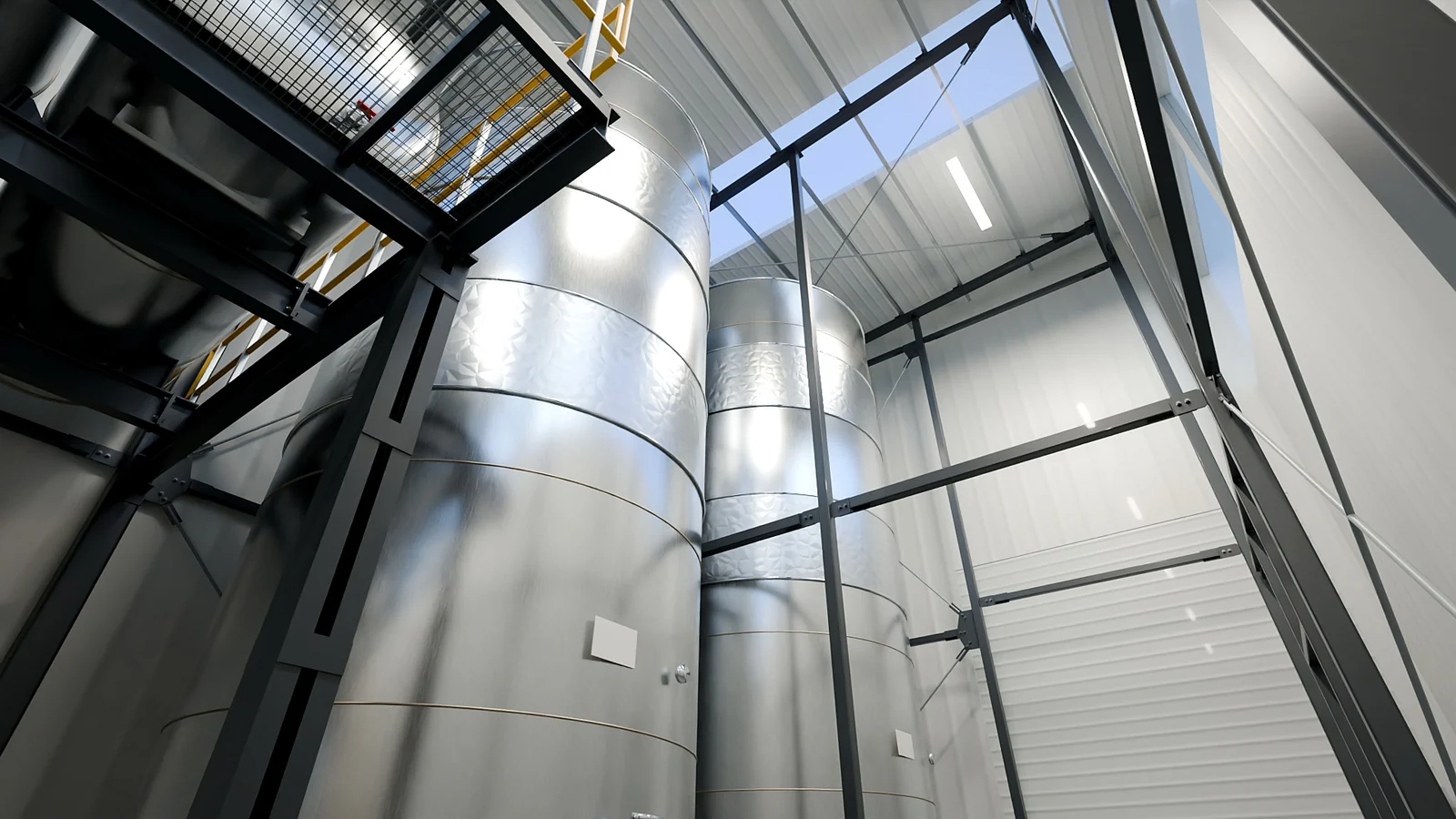

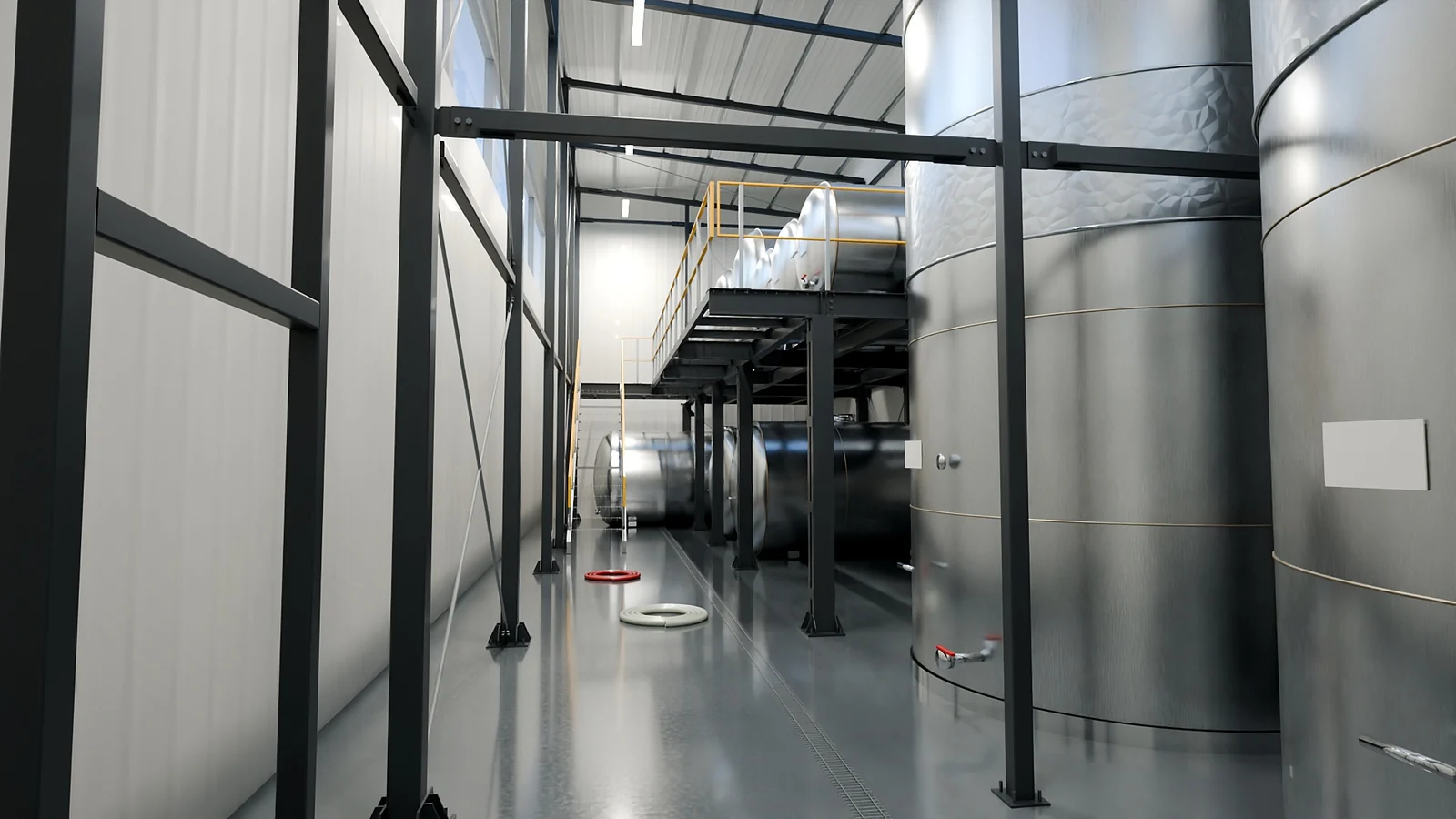

Imagine din proiectul „Cramă: structură pentru rezervoare”

De la desen la model și la detaliu

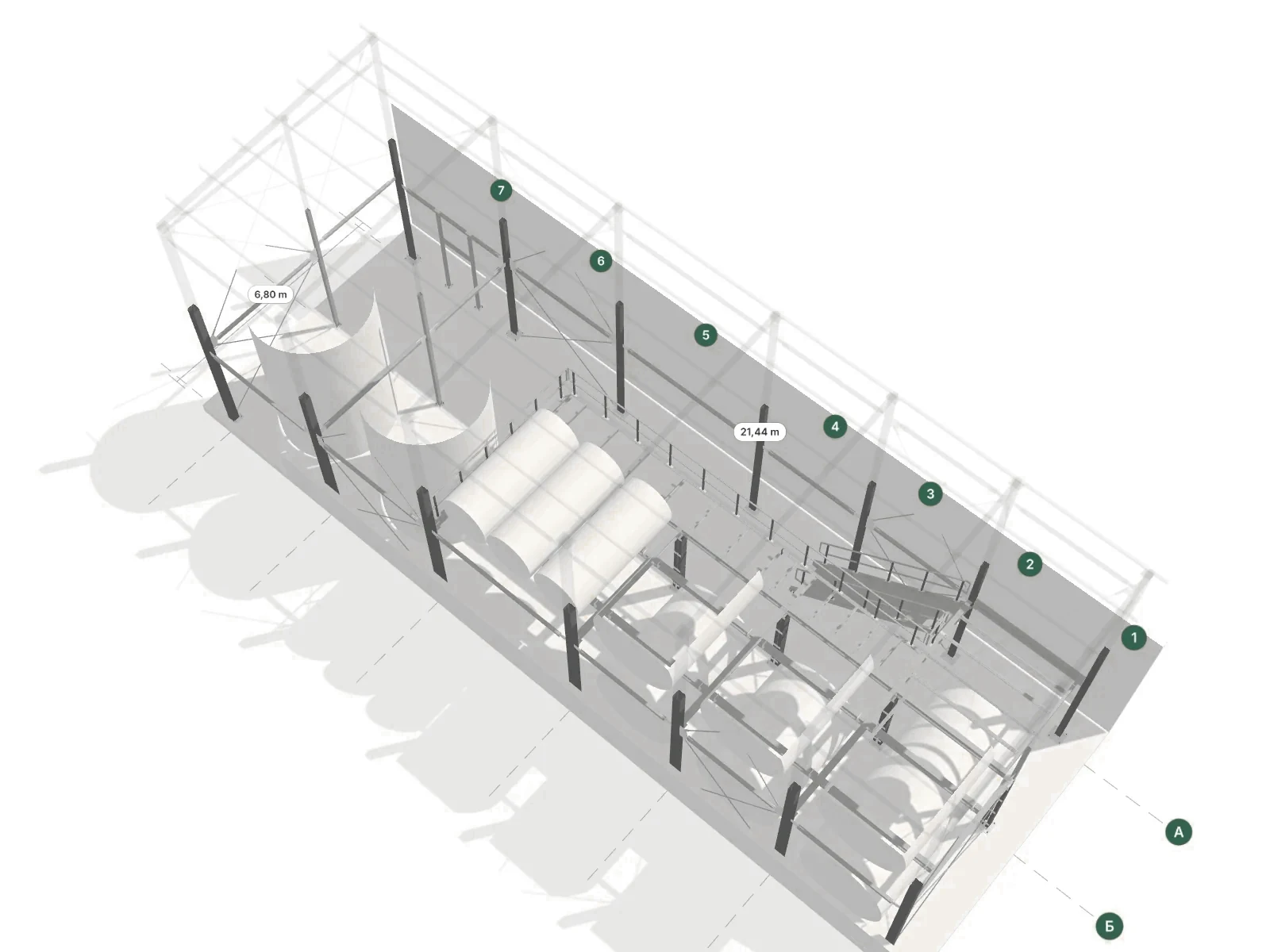

Cramă: structură pentru rezervoare: axe și cote — Axe și cote

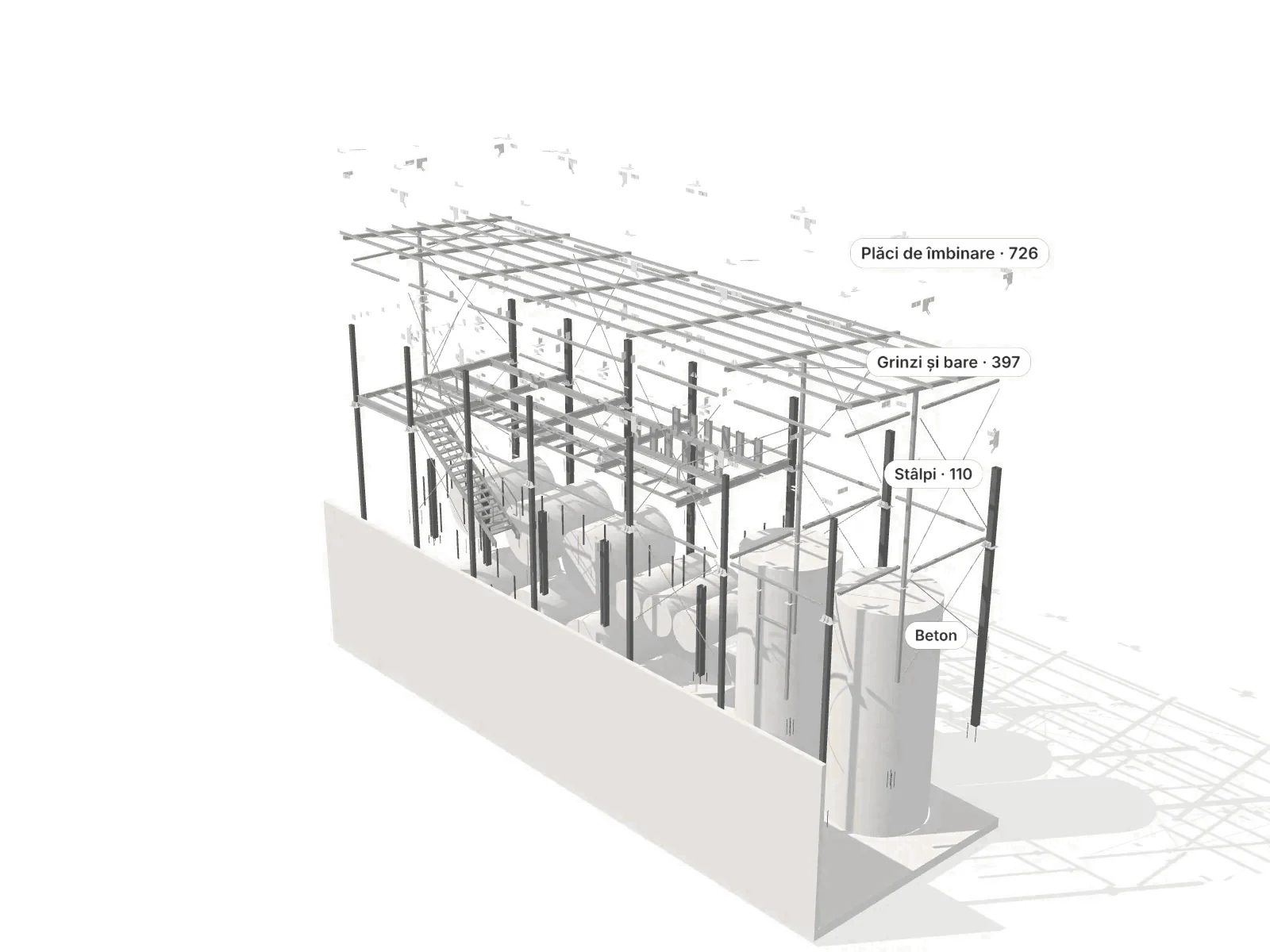

Cramă: structură pentru rezervoare: componente — Componente

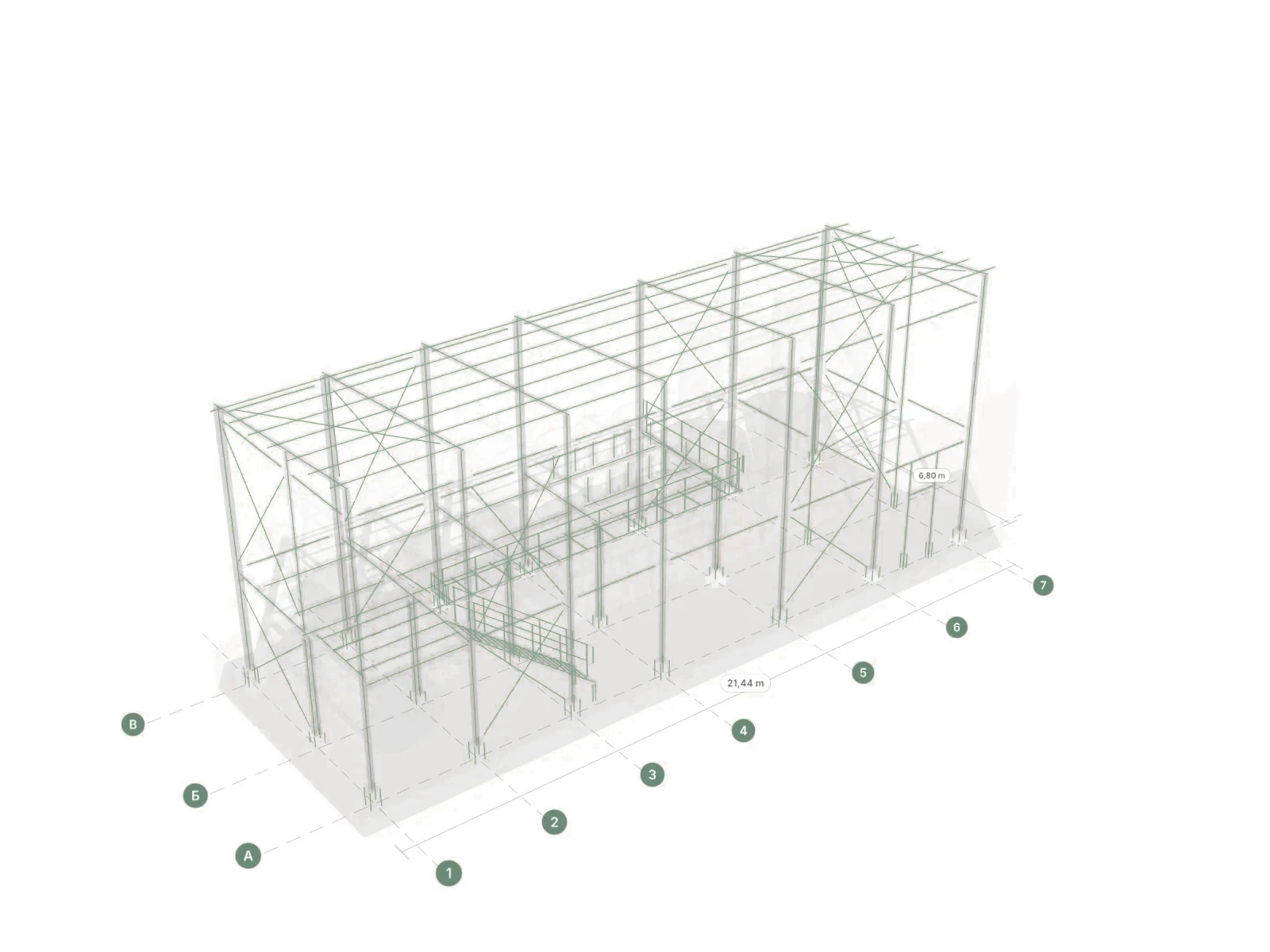

Cramă: structură pentru rezervoare: schemă analitică — Schemă analitică

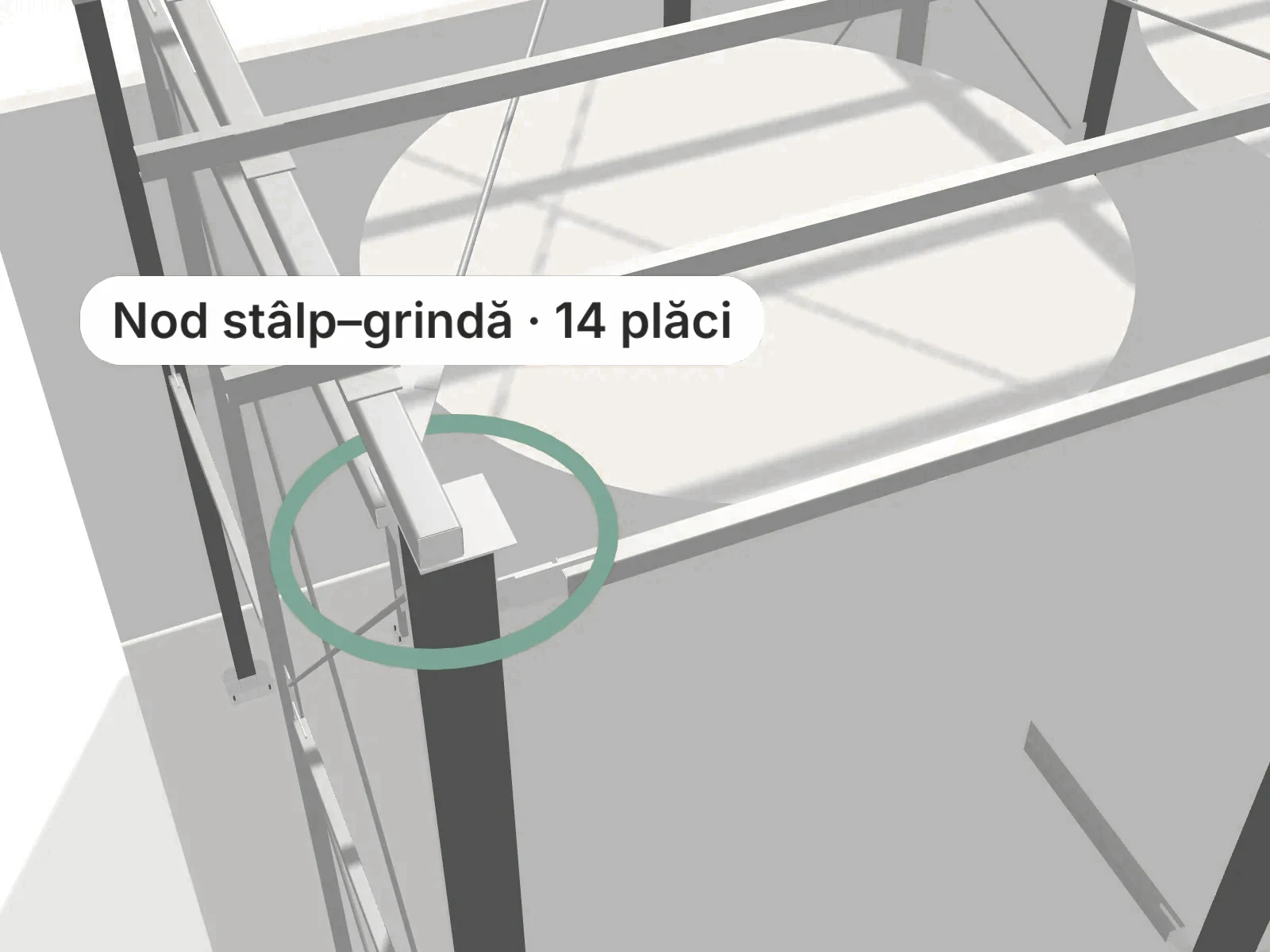

Cramă: structură pentru rezervoare: nod de îmbinare — Nod de îmbinare

Rotește modelul exact cum a fost proiectat

Acesta nu este un model demonstrativ: este geometria din Tekla Structures, convertită pentru browser. Șuruburile sunt omise, pentru o încărcare mai rapidă.
